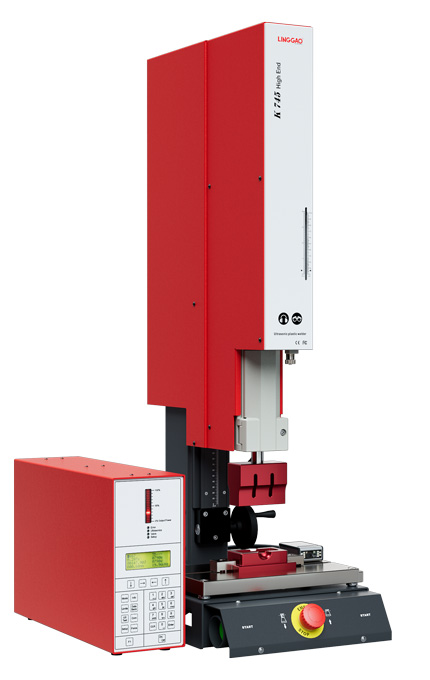

產品特點 Product feature
01、工作行程20~100mm，不需調整機身高度，可微調，精密度0.01mm。
02、機頭下壓前有6mm設計安全開關防止壓傷操作人員，20mm設有下降緩沖
03、使用?40mm雙動式氣缸，機身可調高度180mm，6bar空氣壓力時有745N下壓力
04、抱合式燕尾槽帶鎖緊結構，很大程度的減輕焊頭下壓后仰缺陷及下壓/回升機械偏移缺陷
05、面板設直觀目標化焊接行程刻度指示，并設有焊接行程微調機構，可旋轉微調焊接行程
06、換能器連接方式可360度旋轉對位，易取出安裝設計，保護蓋固定僅需一顆螺絲即可固定
07、更換焊頭無需每次調整水平，因?yàn)樗秸{(diào)整在底座上，而底模也固定在底座上
08、增幅器安裝時不需要橡膠墊圈，故下壓工作不晃動，不偏移，適合3D曲面焊接
技術規格 TECHNICAL SPECIFICATIONS
| 超聲波頻率 Frequency | 35kHz |
| 超聲波功率 Power | 900W |
| 操作模式 Operating Mode | 時間模式/功率模式/能量模式/超聲波停振/行程模式(絕對行程模式/相對行程模式 參考行程模式)/行程觸發/壓力觸發/段差模式/軟啟振/參數資料導出、MES對接系統(可選購) Time/Power/Energy/US-stop/Travel Mode(Absolute/Differential/Reference)/Travel Trigger Pressure Trigger/Travel Reference/Soft Start/Parameter Export,MES System (optional) |
| 增幅器 Booster | 鈦：1:11:1.51:21:2.5 Titanium:1:11:1.51:21:2.5 |
| 壓力分布控制 Pressure Control | 數位式五段壓力分布調整 Digital pressure control in 5 steps |
| 語言選單 Language | 英文/德文/西班牙文/法文/意大利文等 EN,DE,ES,FR,IT,etc. |
| 數據庫 Data Bank | 最多可儲存99組焊接參數 99 memories |
| 電源 Input Voltage | 220V±10%AC,單相50~60Hz 220V±10%AC,1Phase 50~60Hz |
| 焊頭至立柱距離 Throat Depth | 222.5mm |
| 增幅器端面至底座面距離 Distance from end face of amplifier to base face | Min.0mm |
| 氣缸行程 Cylinder Stroke | 40x100mm |
| 可調整行程 Stroke range | 20~100mm,可微調，精密度10μm,不需調整機身高度 20~100mm,Fine-tuning supported,accuracy:10μm;No need to adjust the height ofthe press |
| 重量(含電箱) Weight | 壓機：51.5kg 51.5kg with generator |
| 最大下壓力 Max.Force | 745N(空氣壓力6bar時) 745N at 6 bar compressed air |
| 搭配電箱 Generator | HE 35-900W |
| 計數器 Counter | 可設定范圍1-999999999 1-999999999 |
| 開關 Switches | 雙手啟動，緊急停止按鈕位于底座前方 Two-hand start with EMERGENCYSTOP at front |
| Pin密碼 Pin Code | 4位數字鎖碼，避免參數設定被隨意修改 4 digits to protect access to parameters |
| 空壓力需求 Drive Energy | 最大7bar,正常6bar Compressed air supply:7 bar maximum,6 bar nominal |
